5.4 Demodulador OOK

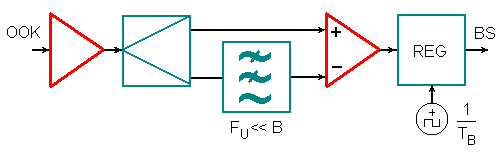

O circuito demodulador é composto de
-
um amplificador de baixo ruído,
-
um divisor de potência,
-
um filtro passa-baixas que extrai o valor médio do sinal OOK,
-
um circuito comparador cuja saída satura positivamente caso o sinal
OOK seja maior que seu nível médio, ou corta (tensão
nula) no caso contrário,
-
um registrador para armazenar o valor recebido,
-
e um oscilador local para ativar o registrador a cada intervalo de tempo
TB.
Há dois requisitos importantes neste tipo de demodulador para minimizar
a possibilidade de interpretação errônea do bit quando
o sinal é submetido a distorções ou adicionado de
ruído:
-
o oscilador local deve ativar o registrador no instante em que o pulso
atinge seu valor máximo sendo, portanto, necessário realizar
o sincronismo entre os osciladores do modulador e do demodulador,
-
o nível médio do sinal, obtido através do filtro passa-baixas,
deve corresponder à metade da amplitude do pulso, fato que só
ocorre quando os bits 0 e 1 apresentam a mesma probabilidade de ocorrência.
Quando a transmissão de dados é interrompida por um motivo
qualquer, tanto o sicronismo como o nível médio saem do seu
ponto ótimo, sendo necessário um certo intervalo de tempo
para que o demodulador possa retornar à sua condição
ideal. Durante este intervalo as informações recebidas são
perdidas. Prevendo este tipo de acontecimento, alguns sistemas costumam
enviar uma sequência de preâmbulo cuja função
é unicamente restabelecer o ponto de operação normal
antes que qualquer informação seja efetivamente transmitida.
5.5 Sinal OOK
Por se tratar de um processo ciclo-estacionário, o sinal OOK pode
ser representado no domínio do tempo de forma semelhante à
expressão (1-40)
.GIF)
(5-5)
sendo que as amplitudes A(n) dos pulsos podem assumir apenas dois valores
distintos
-
0 para o bit 0,
-
K para o bit 1.
