5.3 Modulador OOK
O tipo mais básico de transmissão de dados consiste na representação
dos bits 0 e 1 da sequência de bits (BS - bit stream) pela
respectiva ausência ou presença de um pulso elétrico
de formato, duração e amplitude conhecidas, sendo que o pulso
retangular é o formato de pulso proveniente da fonte (modulador
PCM ou computador). Esta modulação recebe a denominação
OOK (on-off keying).
Como o pulso retangular apresenta um amplo espectro de frequências,
este não é conveniente quando há restrições
quanto à largura de faixa do espectro para a transmissão
dos dados. O modulador OOK é um circuito que realiza a reformatação
dos pulsos de forma a reduzir a largura de faixa ocupada pelos pulsos retangulares

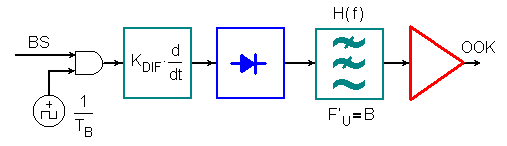

originais. O diagrama do circuito elétrico do modulador é
composto de
-
uma porta lógica AND para produzir uma transição de
subida sempre que surge um pulso retangular,
-
um circuito diferenciador para produzir impulsos a partir das transições
dos pulsos,
-
um circuito retificador para eliminar os impulsos negativos,
-
um filtro passa-baixas cuja resposta ao impulso é o pulso desejado
e
-
um amplificador.
O circuito acima gera o pulso desejado toda vez que há um impulso
na entrada do filtro. O sinal OOK será formado pela superposição
de vários pulsos deslocados no tempo visto que a duração
do pulso é maior que a duração do bit. Não
haverá interferência intersimbólica se o filtro for
projetado para atender o primeiro critério de Nyquist.
