3.10 Demodulador por Discriminação em Frequência
O demodulador FM por discriminação em frequência é
formado por dois estágios:
-
estágio limitador
-
e estágio diferenciador.

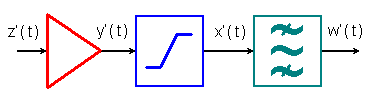

O estágio limitador é formado por
-
um amplificador de baixo ruído,
-
um circuito limitador que ceifa os valores máximo e mínimo
do sinal FM a fim de manter a amplitude constante
-
e um filtro passa-faixa para eliminar as frequências indesejáveis
geradas pelo circuito limitador.
Através do circuito acima garante-se que não há vairação
de amplitude no sinal w'(t), a menos que a amplitude do sinal recebido
seja tão baixa que o circuito limitador não realiza o ceifamento
do sinal. Nota-se que este primeiro estágio no demodulador FM dispensa
o circuito de controle automático de ganho existente nos demoduladores
AM.
O estágio diferenciador poderia ser formado por
-
um circuito diferenciador com função de transferência
H(f) = j.2.p.(f - F).KDIF que realiza
a derivada do sinal w'(t) em relação ao tempo de forma a
produzir uma variação de amplitude do sinal modulado proporcional
ao sinal modulador, resultando numa conversão de FM para AM,
-
um circuito retificador para gerar um sinal de baixa frequência proporcional
à variação da amplitude do sinal
-
e um filtro passa-baixas para eliminar as altas frequências indesejáveis
geradas no detetor.

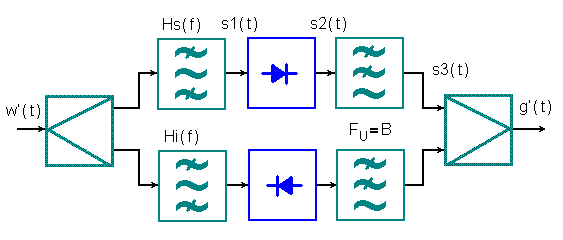

Devido às dificuldades na construção do circuito diferenciador
em altas frequência, inventou-se uma alternativa mais adequada à
realização prática do estágio diferenciador.
