Capítulo 3 - Modulação em Frequência - Página 02

3.2 Modulador FM

A princípio, o modulador FM é um circuito muito simples, sendo formado por
A frequência do VCO varia proporcionalmente à intensidade do sinal modulador g(t), enquanto que amplitude do sinal gerado pelo VCO permanece constante.


3.3 Oscilador Controlado por Tensão

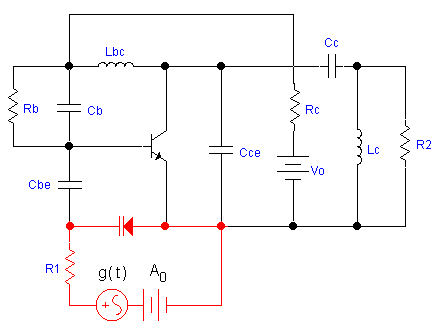

Na grande maioria dos VCOs encontrados nos moduladores FM, um diodo varactor reversamente polarizado é utilizado para alterar a capacitância de um dos elementos que definem a frequência de oscilação do oscilador a transitor. O circuito ao lado é um oscilador Colpitts no qual o valor de Cbe é alterado pela conexão em série do diodo varactor, cuja capacitância é controlada pelo sinal modulador aplicado através de R1.






A equação acima representa a frequência instantânea do VCO Colpitts, na qual o primeiro termo dentro da raiz quadrada corresponde ao inverso da capacitância do varactor. Se g(t) << Ao, a frequência instantânea varia linearmente com o sinal modulador e a constante que multiplica g(t) é a sensitividade do VCO, onde F é a frequência de oscilação para g(t) = 0 e Fo é o valor limite de F quando Cbe e Cce tendem a infinito.
