2.13 Eficiência de Modulação em AM-DSB
Com o objetivo de facilitar a demodulação, em AM-DSB são
transmitidas tanto a onda portadora bem como as duas faixas laterais:
-
a faixa lateral inferior correspondente ao translado das componentes
de frequências negativas do sinal modulador e
-
a faixa lateral superior correspondente ao translado das componentes
de frequências positivas do sinal modulador.
Para que seja possível a recuperação da informação
original sem distorção, basta transmitir uma faixa lateral
apenas (AM-SSB), mas ao custo de um demodulador mais complexo.
Vários parâmetros foram definidos a fim de identificar
a quantidade de modulação no sinal AM:
-
índice de modulação k
-
fator de modulação m
-
eficiência de modulação h
A equação do sinal AM-DSB em (2-1) pode ser reescrita como
(2-5)
onde k = 1 / A é o índice de
modulação o qual independe da amplitude do sinal modulador
g(t).

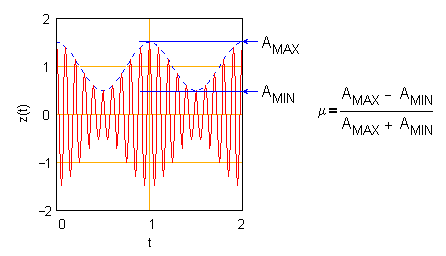

O fator de modulação 0 < m
< 1 é dado pela relação
(2-6)
onde AMIN > 0.
A eficiência de modulação 0 < h
< 1 é a razão entre a potência do sinal AM sem
a onda portadora e a potência total do sinal AM, calculadas a partir
de (2-2), que acaba por resultar em
(2-7).
