5.28 Modulação FSK
O processo de modulação FSK (frequency shift keying)
está muito mais próximo do processo ASK que do MSK como poderia
ser pensado.

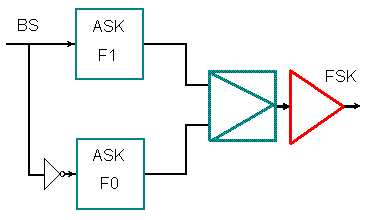

O modulador FSK é formado por dois moduladores ASK, sendo que
um deles produz pulsos modulados na frequência F1 para cada bit 1,
enquanto que o outro produz pulsos modulados na freqência F0 para
cada bit 0. A saída dos moduladores é combinada e transmitida.
A modulação FSK aumenta a redundância da informação
transmitida, portanto reduz a probabilidade de erro na demodulação.

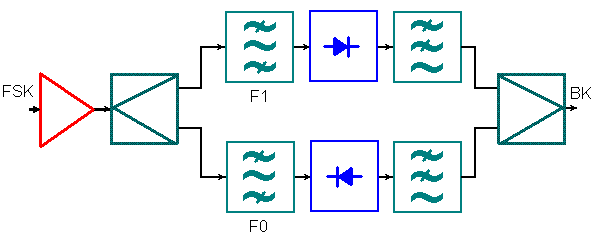

O demodulador FSK é formado por um divisor de sinais cujas saídas
são aplicadas a filtros passa-faixa centrados em F1 e F0 e posteriormente
seguidos de demoduladores ASK. Os sinais de baixa frequência são
somados com a polaridade adequada a fim de obter como resultado um sinal
BK.
O formato de modulação FSK é o que ocupa a maior largura
de faixa de todos, pois os espectros centrados em F0 e F1 não podem
ser superpostos a fim de que a informação seja preservada.
(5-26)
