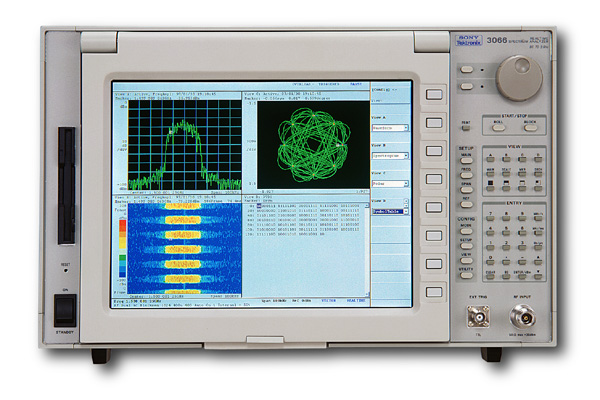

O
diagrama de constelação do sinal QAM é formado por
quatro pontos correspondentes a cada par de bits: 00, 01, 10 e 11. Nota-se
que para as transições em que há variação
de um bit do par, a variação da amplitude é pequena,
mas quando há mudança simultânea de ambos os bits,
há uma drástica variação de amplitude.
5.21 Densidade Espectral do Sinal QAM
Sinais modulados em quadratura são independentes, logo as densidades
espectrais das componentes em fase e em quadratura podem ser simplesmente
somadas, obtendo-se
(5-21)
devendo ser feita a substituição de TB por 2.TB
na equação de Q(f).

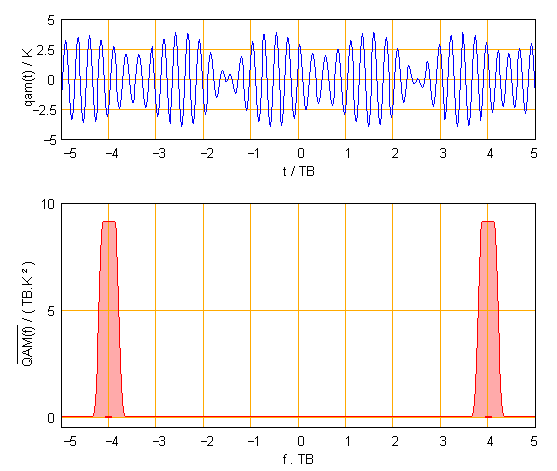

O gráfico abaixo ilustra o exemplo onde a=1/2
e F=4 / TB.
A largura de faixa ocupada pelo sinal QAM é a metade da ocupada
pelo sinal BPSK.
(5-22)
