5.14 Modulador, Demodulador e Constelação ASK
Para transmitir um sinal digital numa faixa de frequências mais elevada
torna-se necessário realizar a modulação do sinal
digital. Isto permite a transmissão do sinal por circuitos com característica
passa-faixa e viabiliza a transmissão via rádio ou fibra
óptica.
A modulação ASK (amplitude shift keying) consiste
na modulação AM-DSB na qual o sinal OOK é o sinal
modulador. Neste caso, o bit 0 continua sendo representado pela ausência
de pulso e o bit 1 é representado pela presença de um pulso
multiplicado por um sinal cossenoidal de alta frequência F.
A transformada de Fourier é dada pela superposição
de transformadas de q(t) deslocadas para f=+F.
-ASK.GIF)
(5-14)

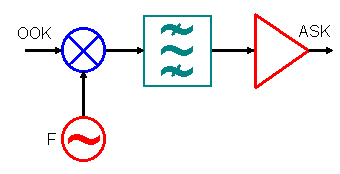

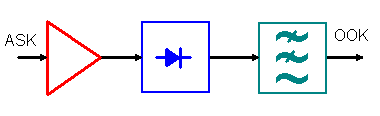

Tanto o modulador como o demodulador têm o mesmo aspecto daqueles
utilizados em AM-DSB.
Ao contrário da modulação AM-DSB, não há
necessidade da adição de um sinal contínuo porque
o nível médio do sinal OOK não é nulo. A possibilidade
da utilização de um circuito retificador no processo de demodulação
indica que a onda portadora é transmitida na modulação
ASK.
Embora os circuitos sejam diferentes, a modulação ASK
é muito utilizada na transmissão de dados via fibra óptica,
na qual o oscilador é um laser, o misturador é substituído
por um circuito que produz o chaveamento do laser pelo sinal modulador,
e o retificador é um foto-diodo ou foto-transistor.
Nos sistemas de transmissão de dados modulados por uma única
frequência é comum fazer referência ao diagrama de
constelação, no qual as amplitudes das componentes em
fase e em quadratura são plotadas nos eixos horizontal e vertical
do gráfico, respectivamente.
