5.10 Sincronismo de Temporização
Se o gráfico da densidade espectral do sinal OOK for verificado,
nota-se que o único impulso existente representa o nível
médio do sinal, logo não há qualquer informação
sobre a temporização utilizada no processo de modulação.
Entretanto, é possível processar o sinal OOK recebido de
forma a produzir impulsos em frequências múltiplas da taxa
de transmissão de bits.

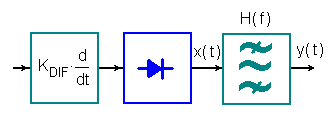

O sinal a ser aplicado na entrada do diagrama em blocos abaixo é
proveniente da saída do circuito comparador existente no demodulador
OOK.
Considerando que o sinal recebido não apresenta distorção
de amplitude nem flutuação de temporização,
haverá transição de nível lógico na
saída do comparador sempre que houver mudança no valor do
bit recebido. O circuito diferenciador produz impulsos a cada transição
de nível e o circuito retificador elimina os impulsos de amplitude
negativa. Desta forma o sinal x(t) será um sinal do tipo OOK no
qual os bits 1 são representados por impulsos ao invés de
pulsos.
-F.GIF)
.GIF)
Como pode ser percebido, agora a densidade espectral acima possui vários
impulsos, sendo que os impulsos que contém a informação
de interesse estão em f=+1/TB. O filtro
passa-faixa H(f) permite a passagem apenas destes impulsos, sendo que os
demais são rejeitados.
.GIF)
Se o filtro apresentar faixa de passagem muito estreita, o primeiro termo
da equação acima torna-se desprezível e o sinal y(t)
resultante será aproximadamente cossenoidal de frequência
1/TB.
Maior confiabilidade é obtida quando y(t) é aplicado
a um circuito PLL, cujo VCO interno possui frequência que pode variar
na vizinhança de 1/TB. Deve ser notado que se houver
longas sequências de bits 0 ou 1, as transições cessam
momentaneamente e o sincronismo pode ser perdido.
