A densidade espectral de n(t) possui distribuição uniforme
ao longo da faixa de passagem do LNA, a qual corresponde à faixa
necessária para que o sinal FM seja amplificado sem distorção
linear.
1.GIF)
(3-10)
As densidades espectrais de ni(t) e nq(t) são iguais e possuem
distribuição uniforme, mas em baixa frequência.
.GIF)
(3-11)
O valor da densidade espectral passa-baixas é o dobro da passa-altas
porque a poência de ruído deve ser mantida na equação
(3-12).

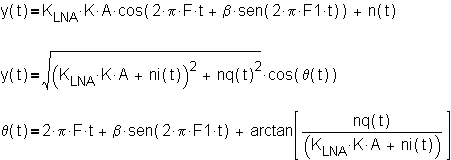

O sinal FM adicionado do ruído passa-faixa na saída do
LNA pode ser escrito como
.GIF)
(3-12)
onde a amplitude do sinal FM KLNA.K.A >> ni(t) e nq(t).
O sinal demodulado será proporcional a
.GIF)
(3-13)
levando-se em conta que KLNA.K.A >> ni(t) e nq(t). No domínio
da frequência obtém-se
.GIF)
(3-14)
sendo que na expressão acima percebem-se os impulsos correspondentes
ao sinal demodulado e o termo relativo ao ruído demodulado cuja
densidade espectral vale
2.GIF)
(3-15)
