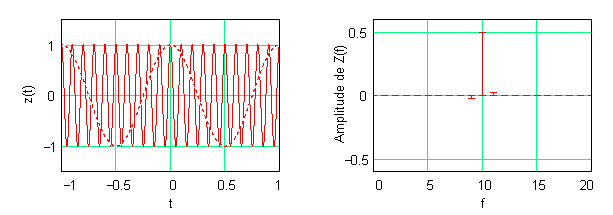

3.5 Sinal FM para b = 0,1
Quando o índice de modulação é muito pequeno,
a variação da frequência instantânea da onda
portadora não é percebida no gráfico no domínio
do tempo, mas as faixas laterais superior e inferior são visíveis
no gráfico no domínio da frequência. Para b
< 0,1, a largura de faixa ocupada pelo sinal FM é a mesma
do sinal AM para o mesmo sinal modulador. Neste caso tem-se o sinal FM
faixa estreita (J0(b) »
1, J-1(b) »
- b / 2, J1(b)
» b / 2).
No exemplo acima foram utilizados
-
um sinal modulador cossenoidal de amplitude A1=1 e frequência F1=1
-
e uma onda portadora cossenoidal de amplitude A=1 e frequência F=10.

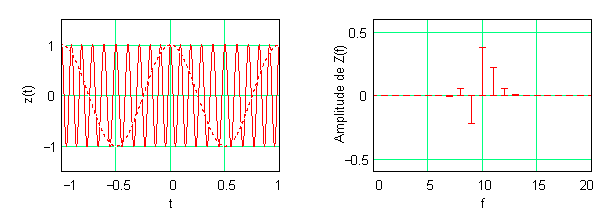

3.6 Sinal FM para b = 1
Quando b > 0,1 a largura de faixa ocupada
pelo sinal FM é maior que a do sinal AM correspondente. Neste caso
tem-se o sinal FM faixa larga. Mesmo para b
= 1 ainda não é possível perceber a variação
da frequência instantânea no domínio do tempo, mas nota-se
perfeitamente que a largura de faixa aumenta em comparação
ao caso anterior.
Outro fato curioso no sinal FM é a completa alteração
do espectro do sinal modulador, inclusive a falta de simetria entre as
faixas laterais superior e inferior.
