2.31 Demodulador em Quadratura
Se os sinais AM forem perfeitamente modulados em quadratura, na recuperação
dos sinais moduladores há a separação perfeita dos
sinais em fase e em quadratura desde que o oscilador do demodulador esteja
em perfeito sincronismo com o oscilador do modulador.

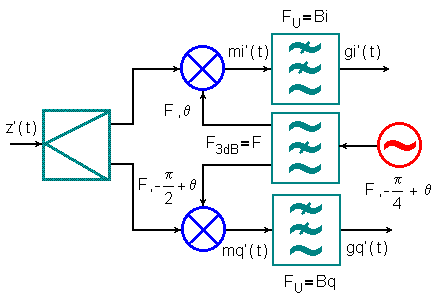

O diagrama em blocos do circuito elétrico que realiza a demodulação
em quadratura contém
-
um divisor de sinais para aplicar o sinal recebido aos
-
dois circuitos demoduladores AM,
-
um oscilador a cristal para gerar a onda portadora cossenoidal frequência
F e fase - p / 4 + q,
onde q representa um erro de fase quando o sincronismo
não é perfeito e
-
um duplexador que defasa de + p /
4 o sinal proveniente do oscilador.
Na figura acima, gi'(t) e gq'(t) representam os sinais gi(t)
e gq(t) demodulados, respectivamente.

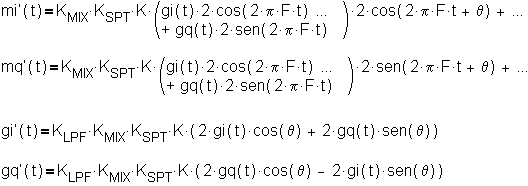

Domínio do Tempo
(2-29)
Pelas equações acima, percebe-se que os sinais gi(t) e gq(t)
ficam totalmente desacoplados quando há sincronismo perfeito, isto
é, q = 0. O resultado no domínio
da frequência é trivial a partir das equações
acima.
