2.23 Modulador e Demodulador AM-DSB-SC

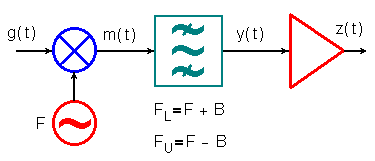

O diagrama em blocos do circuito elétrico que produz a modulação
em amplitude com faixa lateral dupla e portadora suprimida (AM-DSB-SC -
amplitude modulation with double side-band and suppressed carrier)
é composto de
-
um oscilador a cristal para gerar a onda portadora cossenoidal de
alta frequência F,
-
um misturador que realiza o produto m(t) da onda cossenoidal pelo
sinal modulador,
-
um filtro passa-faixa que elimina sinais indesejáveis gerados pelo
misturador, e
-
um amplificador de potência que permite a transmissão do sinal
modulado z(t) por longas distâncias, seja via cabo ou via
rádio.

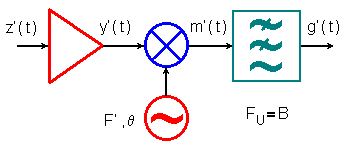

O diagrama em blocos do circuito elétrico que restaura o sinal modulador
a partir do sinal AM-DSB-SC é formado por
-
um amplificador de baixo ruído que amplifica o sinal modulado recebido
z'(t) sem adicionar ruído em excesso ao estágio seguinte,
-
um oscilador a cristal para gerar localmente a onda portadora cossenoidal,
-
um misturador que realiza o produto da onda cossenoidal pelo sinal modulado
de forma a produzir um sinal m'(t) que possui componentes de baixa
frequência, e
-
um filtro passa-baixas que elimina os sinais indesejáveis de alta
frequência gerados pelo misturador
Como a onda portadora não é transmitida no sinal modulado,
o oscilador no circuito do demodulador faz o papel da onda portadora a
fim de viabilizar a demodulação. Deve ser notado que tanto
a frequência como a fase deste oscilador podem não corresponder
aos respectivos valores no circuito modulador, gerando distorções
de frequência e fase no sinal demodulado.
