2.19 Filtro Passa-Faixa VSB
Como foi visto, o filtro passa-faixa utilizado no modulador VSB deve apresentar
uma característica especial para que o sinal demodulado não
apresente distorção linear.

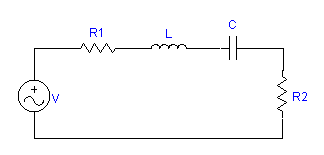

Um exemplo bastante simples é o filtro passa-faixa LC de um
único estágio como o da figura abaixo.

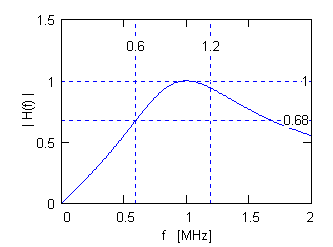

O gráfico do módulo da função de transferência
deste filtro tem o aspecto abaixo.

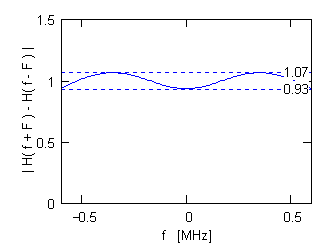

Se a onda portadora tiver uma frequência F = 0,6 MHz e o sinal modulador
apresentar uma largura de faixa B < 0,6 MHz, a distorção
linear resultante na demodulação será pequena conforme
mostra o gráfico abaixo.
