2.17 Processo de Modulação AM-VSB
A modulação em amplitude com faixa lateral vestigial (AM-VSB
- amplitude modulation with vestigial side-band) surgiu no estudo
de viabilidade da transmissão de sinais de televisão com
o propósito de reduzir a largura de faixa ocupada pelo sinal modulado,
já que o sinal de video por si só ocupa uma largura de faixa
de 4,2 MHz.
Os circuitos modulador e demodulador apresentam a mesma topologia daqueles
utilizados em AM-DSB. A diferença encontra-se no dimensionamento
do filtro passa-faixa do circuito modulador. Em AM-VSB uma faixa lateral
deve ser eliminada quase que na totalidade, restando apenas um vestígio
desta. Além disso, a amplitude da onda portadora também é
reduzida. Na prática, posiciona-se a faixa de transição

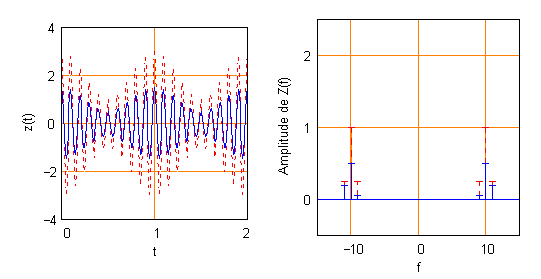

do filtro sobre o sinal modulado conforme o exemplo dos gráficos
abaixo, onde as linhas tracejadas mostram o sinal AM-DSB correspondente.
Domínio do Tempo
(2-13)
Domínio da Frequência
(2-14)
