2.6 Filtro Passa-Altas
Na faixa de passagem,
o filtro passa-altas (HPF - high pass filter) permite a transmissão
de altas frequências sendo que o módulo do coeficiente de
transmissão K é aproximadamente constante dentro da tolerância
-
0,9 < K < 1 ou -1dB < K < 0dB para frequências
maiores que FL (lower passband frequency).
Na faixa de rejeição, o filtro evita a transmissão
do sinal onde o módulo do coeficiente de transmissão L encontra-se
dentro da tolerância
-
0 < L < 0,1 ou L < -20dB para frequências
até F'L (upper stopband frequency).
Entre FL e F'L encontra-se a faixa de transição
com característica intermediária entre as duas outras faixas.
Quanto mais estreita for esta faixa, mais ideal é o filtro, porém
a complexidade e a perda de potência tendem a aumentar.

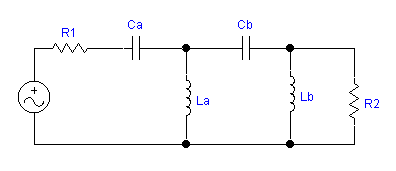

Nas figuras abaixo tem-se um exemplo de um filtro passa-altas LC com
F‘L = 0,59 MHz e FL = 1,78 MHz.
No circuito acima, os capacitores comportam-se como circuitos abertos nas
frequências baixas e os indutores como curto-circuitos bloqueando

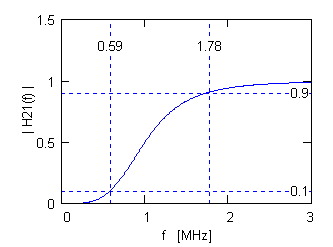

a passagem do sinal. O comportamento inverte-se à medida que a frequencia
aumenta, resultando na característica passa-altas abaixo.
