2.3 Processo de Modulação AM-DSB
O processo de modulação AM-DSB pode ser facilmente analisado
tanto no domínio do tempo como no domínio da frequência.

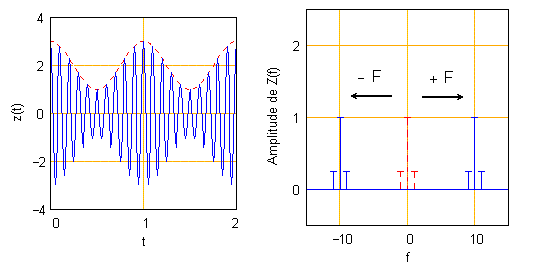

Os gráficos abaixo mostram o sinal AM-DSB, nos domínios do
tempo e da frequência, gerado por
-
um sinal modulador cossenoidal de amplitude A1=1/2 e frequência F1=1,
-
um sinal constante de amplitiude A = 1, e
-
uma onda portadora de frequência F=10.
Domínio do Tempo
As equações dos sinais na saída de cada bloco
do circuito modulador são dadas por
(2-1)
onde KDPX, KMIX, KBPF e KHPA
representam o módulo da função de transferência
do respectivo bloco no circuito modulador.
Domínio da Frequência
(2-2)
