1.8 Onda Quadrada
A onda quadrada é formada pela superposição de infinitos
pulsos retangulares deslocados no tempo de valores múltiplos do
período da onda. A onda quadrada é utilizada para representar

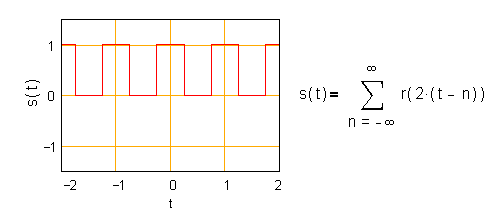

a função de chaveamento em circuitos moduladores. Abaixo
tem-se a onda quadrada de amplitude e período unitários,
na qual nota-se que a duração do pulso retangular foi reduzida
à metade.
.GIF)
(1-12)
1.9 Trem de Impulsos
Assim como é feito na onda quadrada, é possível realizar
uma onda periódica formada pela superposição de impulsos,
denominada trem de impulsos. O trem de impulsos tem sua importância
junto ao processo de amostragem e digitalização de sinais

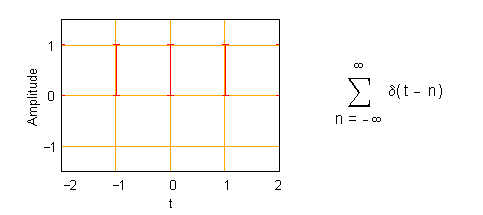

analógicos. Abaixo tem-se o trem de impulsos de amplitude
e período unitários.
.GIF)
(1-13)
